En el complejo mundo de la fabricación y reparación de productos electrónicos, la elección de los materiales de soldadura es fundamental para lograr conexiones confiables y duraderas. Entre las distintas aleaciones disponibles, el estaño Sn60 Pb40 destaca como una soldadura eutéctica clásica y muy fiable. Esta aleación, que comprende 60 % de estaño y 40 % de plomo, ofrece un punto de fusión preciso de 188 °C (370 °F) y excelentes propiedades humectantes, lo que la convierte en la opción preferida para innumerables aplicaciones. Particularmente en el trabajo con PCB (placa de circuito impreso), el rendimiento de su estaño de soldadura es solo la mitad de la ecuación. El otro factor crítico es la forma y el grosor del propio alambre de soldadura. Esta guía completa está dedicada a explorar los detalles específicos del estaño para soldadura de PCB , con una inmersión profunda en las implicaciones prácticas de elegir el diámetro correcto, desde el estaño fino de 1,0 mm hasta el estaño robusto de 3,2 mm . Comprender esta sinergia entre la composición de la aleación y el calibre del cable es esencial para cualquiera que busque dominar el ensamblaje, retrabajo y reparación de PCB, garantizando uniones fuertes, un flujo de trabajo eficiente y un estrés térmico mínimo en componentes sensibles.
El estaño Sn60 Pb40 es una aleación eutéctica, lo que significa que pasa directamente de un estado sólido a líquido a una temperatura única y específica sin pasar por una fase plástica. Esta proporción 60/40 no es arbitraria; representa el equilibrio óptimo para un punto eutéctico en el sistema estaño-plomo. El punto de fusión de 188°C es relativamente bajo en comparación con las alternativas sin plomo, lo que reduce la energía térmica necesaria y minimiza el riesgo de dañar los componentes sensibles al calor y el laminado de PCB. El alto contenido de estaño (60%) proporciona una excelente acción humectante, lo que permite que la soldadura fundida fluya suavemente sobre las almohadillas de cobre y los cables de los componentes, formando fuertes enlaces intermetálicos. El contenido de plomo del 40 % reduce el punto de fusión general, mejora la ductilidad y reduce la posibilidad de que se formen bigotes de estaño. Durante décadas, este estaño de soldadura ha sido el punto de referencia de calidad en soldadura manual, retrabajo e incluso algunas aplicaciones de soldadura por ola, apreciado por sus uniones suaves y brillantes y su comportamiento predecible. Si bien regulaciones como RoHS han restringido su uso en productos electrónicos comerciales de nueva construcción en muchas regiones, sigue siendo ampliamente utilizado en los sectores aeroespacial, militar, automotriz y de reparación donde la confiabilidad no es negociable, y por aficionados que valoran su trabajabilidad superior.
La pregunta '¿por qué utilizar estaño para soldaduras de PCB que contienen plomo?' es común. A pesar del cambio hacia aleaciones sin plomo, el estaño Sn60 Pb40 ofrece ventajas innegables para trabajos específicos de PCB. Sus características de humectación superiores significan que fluye más fácilmente en los orificios pasantes y alrededor de las terminaciones de montaje en superficie, creando filetes confiables con menos esfuerzo y temperaturas de hierro más bajas. Esto da como resultado tiempos de soldadura más rápidos y una menor posibilidad de uniones frías. La propiedad eutéctica es crucial: la soldadura se solidifica instantáneamente a 188 °C, lo que evita que las perturbaciones provoquen una conexión granulada y poco confiable. Para retrabajo y reparación, especialmente en placas más antiguas ensambladas originalmente con soldadura de estaño y plomo, a menudo es necesario usar Sn60 Pb40 para garantizar la compatibilidad y la unión adecuada. Además, las uniones son más dúctiles y resistentes a la fatiga térmica y mecánica en comparación con algunas alternativas sin plomo más duras y quebradizas. Para la creación de prototipos, proyectos de aficionados y mantenimiento de equipos exentos de directivas sin plomo, elegir este estaño de soldadura puede generar mayores tasas de éxito en el primer paso y productos finales más robustos.
El diámetro de su alambre de soldadura no es simplemente una cuestión de conveniencia; es una variable fundamental de control del proceso. Utilizar el calibre correcto influye directamente en:
Control de volumen de soldadura: el diámetro correcto proporciona la cantidad adecuada de soldadura para el tamaño de la junta sin aplicación excesiva ni alimentación múltiple.
Gestión térmica: un cable demasiado grueso actuará como disipador de calor, alejando el calor de la unión y requiriendo una temperatura de hierro más alta o un tiempo de permanencia más prolongado, con riesgo de delaminación de la PCB o daños a los componentes. Un alambre demasiado fino puede derretirse demasiado rápido sin calentar adecuadamente la junta, lo que provocará una mala humectación.
Precisión y acceso: los componentes de paso fino exigen precisión. Un alambre grueso hace imposible colocar con precisión una pequeña cantidad de soldadura entre pines muy espaciados.
Velocidad del flujo de trabajo: Hacer coincidir el tamaño del cable con el tamaño de la junta aumenta drásticamente la velocidad y la consistencia de la soldadura, lo que reduce el retrabajo.

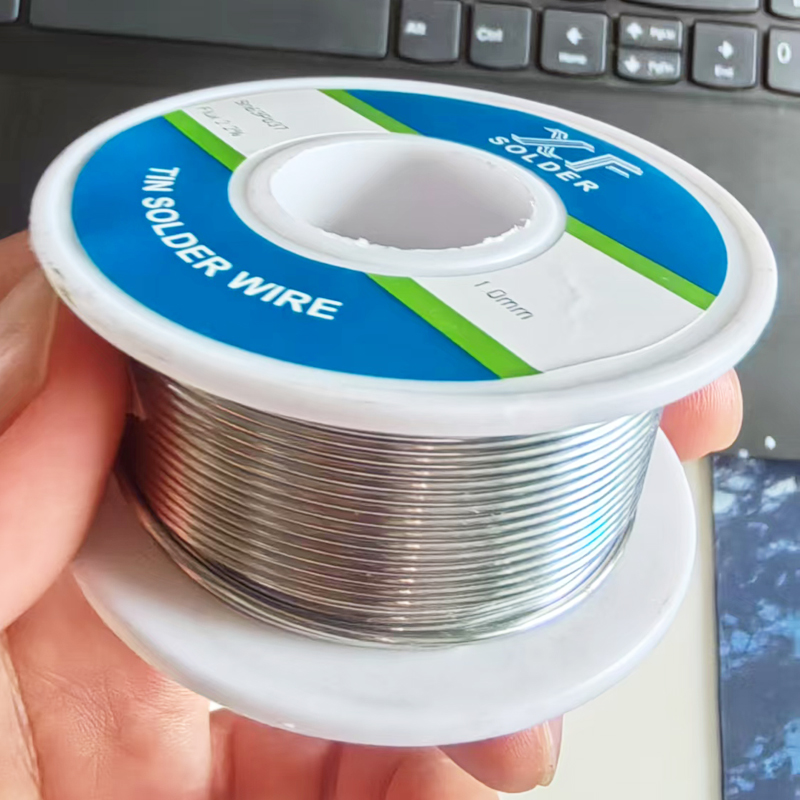

La selección del rango común ( estaño 1,0 mm, , estaño , 1,5 mm, , estaño 2,0 mm, , estaño 2,3 mm, estaño 2,5 mm , , estaño 3,0 mm y estaño 3,0 mm ) requiere una comprensión de las características de la PCB. Ahora exploraremos las aplicaciones ideales de cada diámetro.
El alambre de soldadura de estaño de 1,0 mm de diámetro es la herramienta preferida para las tareas de soldadura más delicadas. Este calibre ultrafino es indispensable para el trabajo moderno con PCB de alta densidad. Su aplicación principal es soldar pequeños dispositivos de montaje superficial (SMD) con cables de paso fino, como paquetes planos cuádruples (QFP), circuitos integrados de contorno pequeño (SOIC) con espaciado de pines de 0,5 mm o menos, y pequeños componentes pasivos como resistencias y condensadores 0201 o 01005. El alambre de estaño de 1,0 mm permite al operador depositar una cantidad minúscula y controlada de estaño Sn60 Pb40 exactamente donde se necesita. Esta precisión evita la formación de puentes entre pasadores adyacentes, un defecto común cuando se utiliza alambre más grueso. También es excelente para agregar pequeñas cantidades de soldadura para retrabajar o retocar uniones. Para este diámetro, una punta de soldador de punta fina y un pulso firme son socios esenciales.
Para un amplio espectro de soldadura de montaje superficial, el estaño de 1,5 mm surge como quizás el diámetro más versátil y comúnmente utilizado. Logra un equilibrio perfecto entre precisión y tasa de entrega de soldadura. Este medidor es ideal para la mayoría de los componentes SMD: componentes pasivos más grandes (0805, 1206), transistores, transistores de contorno pequeño (SOT) y circuitos integrados con un paso de hasta aproximadamente 0,65 mm. El alambre de estaño de 1,5 mm proporciona suficiente volumen de soldadura para crear un buen filete en una almohadilla de PCB con una sola y breve aplicación, lo que acelera el tiempo de ensamblaje sin sacrificar el control. Muchos técnicos e ingenieros estandarizan el estaño de 1,5 mm como su estaño de soldadura para la creación y reparación de prototipos de PCB en general porque maneja una amplia variedad de uniones de manera efectiva. Cuando se utiliza estaño Sn60 Pb40 en un diámetro de 1,5 mm, se obtienen los beneficios de la aleación eutéctica con un factor de forma adecuado para los trabajos más detallados.
Pasando al ámbito de los componentes de orificio pasante y los SMD más grandes, el estaño de 2,0 mm sirve como un caballo de batalla confiable. Este diámetro es excelente para soldar resistencias, condensadores, LED y conectores de orificio pasante estándar. Proporciona una cantidad sustancial de soldadura rápidamente, lo que garantiza que los orificios pasantes chapados se llenen adecuadamente desde la parte superior de la placa hasta la parte inferior, creando una fuerte conexión mecánica y eléctrica. El estaño de 2,0 mm también es adecuado para pads SMD más grandes, como los de componentes de potencia, y para crear manchas de soldadura o agregar masa térmica a planos de tierra. Requiere un cincel de tamaño mediano o una punta de soldador cónica capaz de transferir calor de manera eficiente para contrarrestar el aumento de masa térmica del cable. Para muchos que trabajan en tableros de tecnología mixta (que contienen piezas de montaje en superficie y con orificios pasantes), tener un carrete de estaño Sn60 Pb40 de 2,0 mm junto con un calibre más fino cubre la mayoría de las necesidades.
La lata de 2,3 mm de diámetro es un tamaño ligeramente menos común pero muy útil que cierra la brecha entre las aplicaciones estándar y de gran volumen. Es particularmente eficiente para soldaduras repetitivas de orificios pasantes donde la velocidad es importante, pero las uniones no son lo suficientemente grandes como para justificar cables muy gruesos de más de 3,0 mm. Piense en soldar cabezales multipin, bloques de terminales o condensadores electrolíticos más grandes. El alambre de estaño de 2,3 mm permite al operador alimentar la soldadura rápidamente manteniendo un control razonable. Este calibre de estaño para soldadura de PCB a menudo se prefiere en entornos de fabricación liviana o ensamblaje de banco donde un solo operador debe manejar una variedad de tamaños de juntas de manera eficiente. El volumen ligeramente mayor de estaño Sn60 Pb40 entregado por milímetro de alimentación de alambre puede reducir la fatiga de la mano y aumentar el rendimiento en comparación con el uso de un alambre de 2,0 mm para las mismas uniones más grandes.
Cuando las tareas de soldadura implican cantidades significativas de metal, como grandes conexiones a tierra, cables gruesos, latas de protección o pasadores de orificios pasantes grandes, el estaño de 2,5 mm se convierte en una herramienta poderosa. Este diámetro está diseñado para entregar rápidamente un gran volumen de soldadura. Se utiliza comúnmente en electrónica de potencia, para soldar a tierra del chasis o para conectar cables de gran calibre a terminales de PCB. Usar un alambre más fino para estas aplicaciones llevaría mucho tiempo y podría dar lugar a uniones incompletas debido al efecto disipador de calor de las piezas metálicas grandes. El estaño de soldadura de 2,5 mm , con su sección transversal sustancial, proporciona la capacidad térmica y volumétrica necesaria. Para utilizar este diámetro de manera efectiva, se requiere una punta de soldador correspondientemente grande (como un cincel grande o la punta de un casco) y una estación de temperatura controlada con alta potencia (60W+), ya que requiere una importante transferencia de calor para derretirse y fluir adecuadamente.
El diámetro de estaño de 3,0 mm representa el extremo resistente del espectro para soldadura manual. Este cable está reservado para las uniones más grandes en una PCB o para trabajos que no son de PCB, como soldar cables, conectores y láminas de metal. En una PCB, su uso puede limitarse a puntos muy específicos, como las pestañas de una barra colectora de alta corriente, una clavija grande de un transformador o una orejeta de montaje. La principal ventaja del estaño de 3,0 mm es su extrema velocidad a la hora de depositar la soldadura; un breve toque puede liberar suficiente estaño Sn60 Pb40 para formar un filete grande. Sin embargo, el control es más desafiante y es completamente inadecuado para cualquier trabajo fino o de tono medio. Requiere un soldador de alta potencia (80 W o más) con una punta enorme para mantener la temperatura cuando se aplica el alambre grueso. Para trabajos generales de PCB, el estaño de 3,0 mm es una herramienta especializada que se utiliza con poca frecuencia, pero es esencial tenerla disponible para esos casos excepcionales.
Completando nuestro análisis el diámetro es el de estaño 3,2mm . Este es un diámetro especializado, a menudo utilizado en contextos industriales o de soldadura manual de alta velocidad para las conexiones más grandes. Comparte todas las características y requisitos del estaño de 3,0 mm , pero está un paso más allá en tamaño. El estaño de 3,2 mm se puede utilizar en el ensamblaje de grandes paneles de control, fuentes de alimentación o controladores de motores donde es necesario unir cables de muy grueso calibre o grandes áreas de cobre en la PCB. También se emplea comúnmente en aplicaciones de soldadura no electrónica. Para la gran mayoría de trabajos de PCB, incluso con componentes con orificios pasantes más grandes, el estaño de 3,2 mm es excesivo y difícil de controlar. Su inclusión en un conjunto de herramientas sólo se justifica si sus proyectos específicos implican regularmente uniones con masa térmica masiva. Cuando se utiliza este diámetro de estaño Sn60 Pb40 , la habilidad del operador y el equipo adecuado son fundamentales para evitar juntas frías, daños a la PCB y consumo excesivo de soldadura.
Elegir el diámetro correcto del alambre es una decisión sistemática. Sigue esta guía práctica:
Para SMD 0402 o más pequeños y circuitos integrados con paso < 0,5 mm: use estaño de 1,0 mm.
Para trabajos SMD generales (0805, 1206, SOIC, SOT, paso > 0,65 mm): use estaño de 1,5 mm.
Para componentes de orificio pasante estándar (resistencias, tapas, circuitos integrados DIP): use estaño de 2,0 mm.
Para orificios pasantes de alta eficiencia o almohadillas SMD grandes: use estaño de 2,3 mm.
Para conexiones de alta corriente, cables grandes o clavijas pesadas: utilice estaño de 2,5 mm..
Para juntas, barras colectoras o conexiones a tierra de chasis muy grandes: utilice estaño de 3,0 mm o estaño de 3,2 mm..
La mayoría de los bancos bien equipados tendrán al menos tres diámetros a mano: estaño de 1,5 mm para SMD, estaño de 2,0 mm o 2,3 mm para orificios pasantes y estaño de 2,5 mm para trabajos pesados.
Más allá de seleccionar el diámetro, asegura el éxito con estos consejos:
Haga coincidir la punta: use una punta de soldador que tenga aproximadamente el mismo ancho que el diámetro del alambre de soldadura para una transferencia de calor óptima.
Ajuste de temperatura: Para estaño Sn60 Pb40 , una temperatura de punta entre 320°C y 380°C (608°F - 716°F) es típica. Ajuste según el tamaño de la articulación: las articulaciones más grandes o los cables más macizos pueden necesitar un ajuste más alto.
Utilice alambre con núcleo fundente: Utilice siempre alambre de soldadura con núcleo de colofonia. El fundente es esencial para limpiar óxidos y promover la humectación. El cable Sn60 Pb40 normalmente contiene un núcleo fundente de colofonia (RA o RMA).
La técnica: aplique la punta de hierro para calentar tanto la almohadilla como el cable del componente simultáneamente. Luego, introduzca el alambre de estaño de soldadura en la junta calentada, no directamente en la punta del hierro. Deje que la soldadura fundida fluya y se absorba sobre las superficies, luego retire primero el cable y luego la plancha.
Almacenamiento: Mantenga el alambre de soldadura en un recipiente seco y sellado para evitar la oxidación de la superficie del alambre y la degradación del núcleo del fundente.
Dominar la soldadura de PCB es un arte respaldado por la ciencia y los materiales adecuados. La clásica aleación de estaño Sn60 Pb40 proporciona una base de confiabilidad con su comportamiento eutéctico predecible y su excelente humectación. Sin embargo, para desbloquear todo su potencial es necesario seleccionar estratégicamente el diámetro de alambre correcto. Desde la precisión del estaño de 1,0 mm para componentes microscópicos hasta la potente entrega del estaño de 3,2 mm para uniones masivas, cada calibre tiene un propósito distinto en el taller de electrónica. Al comprender las aplicaciones de estaño 1,5 mm, , estaño , 2,0 mm , , estaño 2,3 mm, estaño 2,5 mm y estaño 3,0 mm , estará preparado para afrontar cualquier desafío de soldadura con confianza y eficiencia. Invertir en una variedad de diámetros de alta calidad de estaño de soldadura es una inversión en la calidad, confiabilidad y profesionalismo de sus ensamblajes electrónicos. Recuerde, en el mundo del estaño para soldadura de PCB , el tamaño no es sólo un detalle: es un parámetro fundamental para el éxito.
