En el intrincado mundo de la fabricación y reparación de productos electrónicos, la calidad de la soldadura puede hacer o deshacer un proyecto. Entre las innumerables opciones disponibles para ingenieros y técnicos, ningún alambre de estaño limpio destaca por su eficiencia y confiabilidad. Específicamente, un alambre de estaño con núcleo de colofonia 60 40 representa una formulación clásica y confiable, que combina 60 % de estaño y 40 % de plomo con un núcleo de fundente de colofonia. Esta combinación está diseñada para brindar un rendimiento superior en la creación de uniones eléctricas fuertes, conductoras y confiables. La designación de alambre de estaño 'sin limpieza' o NC es particularmente crucial en las líneas de ensamblaje modernas, ya que reduce significativamente los pasos de limpieza posteriores a la soldadura, ahorrando tiempo y costos sin comprometer la integridad de la unión. Este artículo sirve como una guía completa para comprender, seleccionar y utilizar este material esencial para obtener resultados óptimos en el ensamblaje de productos electrónicos.

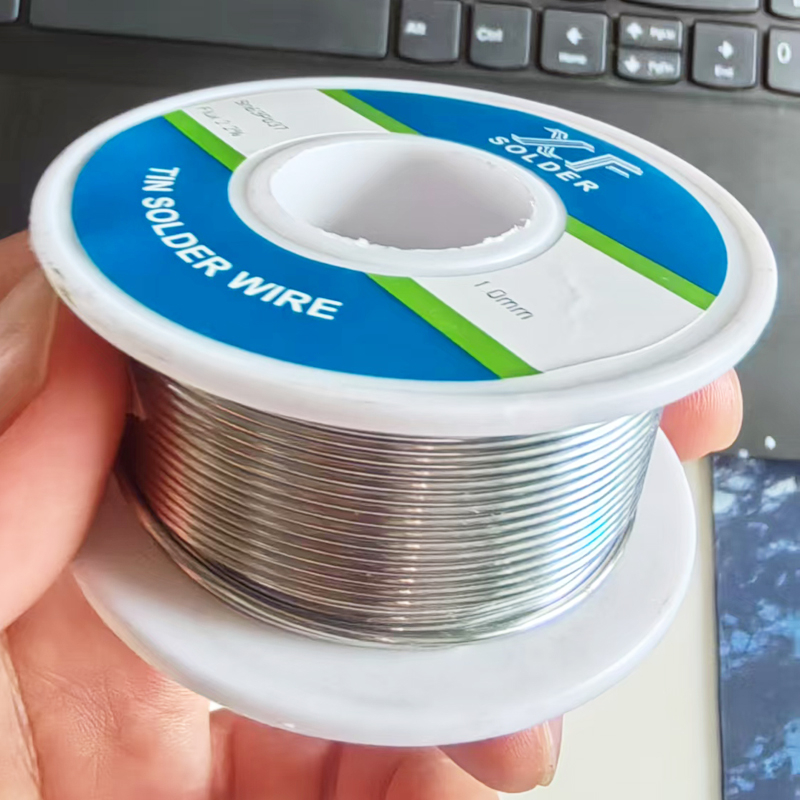

En esencia, el alambre de estaño con núcleo de colofonia es un material compuesto. El alambre en sí es una aleación, típicamente el omnipresente 60 40 estaño (60% estaño, 40% plomo). Esta proporción específica ofrece un punto eutéctico o casi eutéctico, lo que significa que se funde y solidifica a una temperatura única relativamente baja (alrededor de 188 °C o 370 °F), lo cual es ideal para prevenir daños térmicos a componentes sensibles. El 'núcleo' se refiere al fundente incrustado en un canal hueco que atraviesa el centro del cable. Este fundente es una variante de estaño con núcleo de colofonia especialmente formulado , derivado de la savia de pino, que actúa como agente limpiador y humectante durante el proceso de soldadura.
El término 'no clean estaño alambre para electrónica' significa un avance revolucionario. Los fundentes de colofonia tradicionales a menudo dejaban residuos corrosivos y conductores que requerían una limpieza minuciosa con disolventes. El alambre de estaño NC , sin embargo, utiliza una formulación de fundente que deja un residuo mínimo, no corrosivo y no conductor después de la soldadura. Este residuo suele ser benigno, claro y no requiere eliminación para la confiabilidad funcional del conjunto, excepto quizás por razones estéticas o en condiciones ambientales extremas. Esta propiedad es indispensable para la producción de alta velocidad y las reparaciones en el campo.
La aleación de estaño con núcleo de colofonia 60 40 es un campeón probado en el tiempo para soldadura electrónica de uso general. La equilibrada composición proporciona una excelente combinación de propiedades:
Bajo punto de fusión: la característica eutéctica garantiza una rápida transición de líquido a sólido, lo que reduce el riesgo de 'juntas frías' y sobrecalentamiento de los componentes.
Excelente humectación: la aleación fluye suavemente y se adhiere eficazmente a superficies de cobre, latón y estañado, creando fuertes uniones metalúrgicas.
Viscosidad y tensión superficial ideales: en su estado fundido, el alambre de estaño 60 40 tiene la fluidez perfecta para formar filetes limpios sin puentear espacios ni crear bolas de soldadura.
Fiabilidad: Las uniones fabricadas con esta aleación son conocidas por su resistencia mecánica y conductividad eléctrica a largo plazo.
El fundente integrado de alambre de estaño con núcleo de colofonia no es simplemente un aditivo; es un potenciador crítico del rendimiento. A medida que la soldadura se derrite, el fundente de colofonia se activa y realiza tres funciones vitales:
Limpieza: Elimina ligeras oxidaciones y contaminantes de las superficies metálicas a unir.
Protección: Recubre las superficies calentadas, evitando una mayor oxidación durante el proceso de soldadura.
Promoción de la humectación: Reduce drásticamente la tensión superficial de la soldadura fundida, permitiéndole extenderse y adherirse íntimamente a la pieza de trabajo.
Esta acción incorporada hace que el alambre de estaño con núcleo de colofonia 60 40 para electrónica sea una solución de soldadura completa en un solo paso.
Esta soldadura versátil es un caballo de batalla en numerosos sectores del trabajo electrónico. Su aplicación principal es en alambre de estaño no limpio para procesos de ensamblaje de productos electrónicos donde la limpieza posterior a la soldadura no es deseable o es un desafío logístico.
Ensamblaje de placa de circuito impreso (PCB): desde la soldadura de componentes por orificios pasantes hasta el retoque y retrabajo en placas de tecnología de montaje superficial (SMT), este cable es fundamental. La propiedad de no limpieza es especialmente valiosa en procesos de soldadura por ola automatizada y soldadura selectiva.
Reparación y retrabajo de productos electrónicos: los técnicos que reparan productos electrónicos de consumo, controles industriales o módulos automotrices confían en el alambre de estaño con núcleo de colofonia 60 40 por su rendimiento predecible y uniones fuertes. El flujo NC elimina la necesidad de una limpieza complicada en áreas de difícil acceso.
Creación de prototipos y proyectos de aficionados: los creadores, ingenieros y estudiantes se benefician de su facilidad de uso y resultados consistentes. El núcleo de estaño de colofonia proporciona toda la química necesaria en una sola herramienta, simplificando el flujo de trabajo.
Estañado de cables y ensamblaje de cables: Un uso común es estañar los extremos de los cables trenzados para evitar que se deshilachen y garantizar una buena conectividad en los terminales. El fundente garantiza que la soldadura se absorba completamente en los hilos del cable.

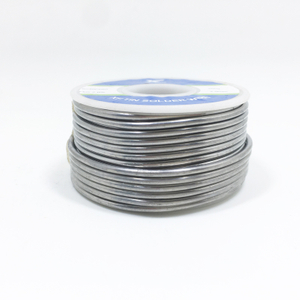

El alambre de estaño con núcleo de colofonia 60/40 No clean viene en varias especificaciones para adaptarse al trabajo:
Diámetro (calibre): Los tamaños comunes varían desde 0,5 mm (muy fino para trabajos SMT de precisión) hasta 1,5 mm (para juntas de orificios pasantes grandes o alambres gruesos estañados). Seleccionar el diámetro correcto garantiza una transferencia de calor adecuada y un control de la deposición de soldadura.
Contenido de fundente: expresado como porcentaje en peso (p. ej., 1,8 %, 2,2 %, 3,3 %). Un mayor contenido de fundente es mejor para superficies oxidadas o difíciles de soldar, pero puede dejar más residuos. Un núcleo estándar de 2,2% suele ser suficiente para la mayoría de las tareas de ensamblaje de componentes electrónicos .
Verificación de la aleación: obtenga siempre alambre de estaño 60 40 de proveedores acreditados que proporcionen certificaciones de materiales para garantizar que la composición de la aleación sea precisa, ya que las impurezas pueden afectar gravemente la calidad de la unión.
La química específica del flujo NC es su característica definitoria. de alta calidad El alambre de estaño NC utiliza una colofonia suave y refinada (a menudo del tipo WW o RMA) combinada con activadores que se descomponen o se vuelven inertes a las temperaturas de soldadura. El residuo es duro, transparente y no pegajoso, lo que garantiza que no atrae polvo ni provoca fugas eléctricas en condiciones normales de funcionamiento.

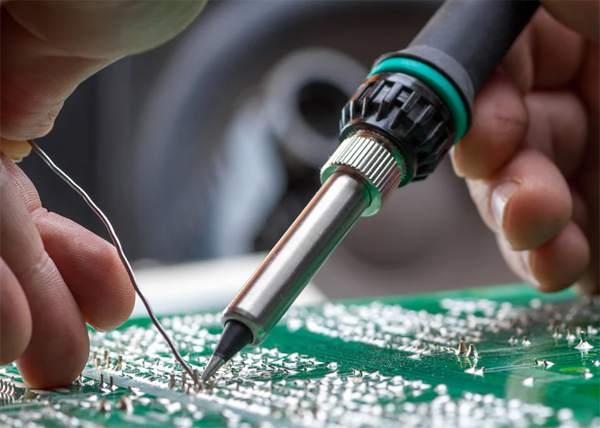

Una soldadura exitosa comienza antes de que se caliente la plancha. Asegúrese de que los componentes y las almohadillas de PCB estén lo más limpios posible. Si bien el fundente de estaño con núcleo de colofonia puede soportar oxidaciones menores, las superficies muy contaminadas provocarán uniones deficientes. Utilice un soldador con temperatura controlada ajustada a una temperatura adecuada, generalmente entre 300 °C y 350 °C (572 °F - 662 °F) para alambre de estaño con núcleo de colofonia 60 40 . Un cincel o punta cónica debe estar limpio y bien estañado.
Aplique calor: toque con la punta del soldador tanto el cable del componente como la almohadilla de PCB simultáneamente para calentarlos de manera uniforme.
Aplique soldadura: alimente el alambre de estaño con núcleo de resina 60 40 hasta la unión de la pieza de trabajo calentada y la punta, no directamente a la punta de hierro. El calor derretirá el cable y el fundente se activará inmediatamente.
Permitir fluir y retirar: Deje que la soldadura fundida fluya para cubrir la unión por completo, formando un filete cóncavo (brillante y suave para 60 40 estaño ). Una vez formado, retire primero el alambre de soldadura, luego el hierro, manteniendo firme la unión hasta que se solidifique.
No hay inspección limpia: Después de enfriar, inspeccione la junta. Los residuos del alambre de estaño de calidad no limpio deben ser mínimos, duros y no corrosivos. Generalmente es aceptable dejarlo en su lugar.
A pesar de las ventajas de no usar alambre de estaño limpio para electrónica , es crucial recordar que la soldadura 60/40 contiene plomo . Siga siempre los protocolos de seguridad:
Trabaje en un área bien ventilada para evitar inhalar vapores, incluso de fundentes que no sean limpios.
Lávese bien las manos después de manipular la soldadura, especialmente antes de comer.
Cumpla con las regulaciones locales sobre soldaduras que contienen plomo, como las exenciones de RoHS para ciertas aplicaciones profesionales y críticas. Para la fabricación de productos electrónicos de consumo destinados a la UE y otras regiones, a menudo se exigen alternativas sin plomo.
Las aleaciones sin plomo (como SAC305) tienen puntos de fusión más altos, lo que puede resultar un desafío para los componentes sensibles al calor y requerir equipos más potentes. También pueden presentar una humectación peor que el alambre de estaño 60 40 tradicional . Existen formulaciones de alambre de estaño no clean para soldadura sin plomo, pero pueden ser más sensibles a los parámetros del proceso. El núcleo de estaño de colofonia 60/40 sigue siendo el preferido por su trabajabilidad y confiabilidad incomparables en aplicaciones que no cumplen con RoHS.
Núcleo ácido: Se utiliza para plomería y carpintería metálica, nunca para electrónica. Es altamente corrosivo y dañará los PCB.
Fundente soluble en agua: Ofrece una limpieza potente pero requiere un lavado minucioso posterior a la soldadura, agregando pasos al proceso. El alambre de estaño NC elimina este requisito.
Otras formulaciones 'No Clean': algunas son sintéticas o no contienen haluros. Los fluxes a base de colofonia no clean a menudo se consideran el punto de referencia para el rendimiento y la seguridad de residuos en la industria electrónica.
En conclusión, el alambre de estaño con núcleo de resina 60/40 sin limpieza (tipo fundente NC) para ensamblaje de productos electrónicos sigue siendo una herramienta indispensable en la industria electrónica. Su tormenta perfecta de una confiable aleación de estaño 60 40 , un eficaz fundente de estaño con núcleo de colofonia integrado y la innovadora propiedad no clean ofrecen una combinación de rendimiento, eficiencia y calidad difícil de superar. Para aplicaciones que no están limitadas por regulaciones sin plomo, desde creación rápida de prototipos y servicio de campo hasta muchas líneas de fabricación profesionales, este alambre de soldadura proporciona uniones de soldadura consistentes, duraderas y de alta calidad con un flujo de trabajo optimizado. Comprender sus propiedades, aplicaciones y técnicas de uso correctas, como se describe en esta guía, permite a los profesionales y entusiastas lograr resultados superiores en todos sus esfuerzos de soldadura electrónica.
