Soldadura de plomo Sn40Pb60 40/60 en carretes 100g 200g 250g 500g y diámetro 0,8 mm para ensamblaje de PCB electrónico

Introducción: ¿Por qué elegir esta soldadura de plomo para electrónica?

Cuando se trata de conjuntos electrónicos confiables y de alta integridad, la elección del material de soldadura es fundamental. Ya sea que sea un ensamblador profesional de PCB, un técnico de reparación o un ingeniero de creación de prototipos, necesita una soldadura que fluya suavemente, cree uniones fuertes y funcione de manera consistente en miles de pads. Nuestra soldadura de plomo Sn40Pb60 40/60 ofrece exactamente eso: una combinación perfecta de metalurgia tradicional de estaño y plomo optimizada para tareas de soldadura manuales y semiautomáticas.

Este producto es una soldadura de plomo para electrónica con un núcleo fundente de resina incorporado. La composición de 40 % estaño y 60 % plomo proporciona un amplio rango plástico (punto de fusión de 183 °C a 238 °C), lo que la hace excepcionalmente tolerante a la soldadura manual. Disponible en varios pesos de carrete ( Soldadura de plomo 100 g , Soldadura de plomo 200 g , Soldadura de plomo 250 g y Soldadura de plomo 500 g ) y un diámetro preciso de Soldadura de plomo 0,8 mm , esta serie cumple con todos los requisitos de volumen de producción.

A continuación, desglosamos las especificaciones técnicas, las ventajas de la aplicación, los beneficios del núcleo de fundente, las opciones de peso y las recomendaciones de almacenamiento. Continúe leyendo para comprender por qué esta soldadura de plomo para ensamblaje de PCB sigue siendo el caballo de batalla confiable de la industria.

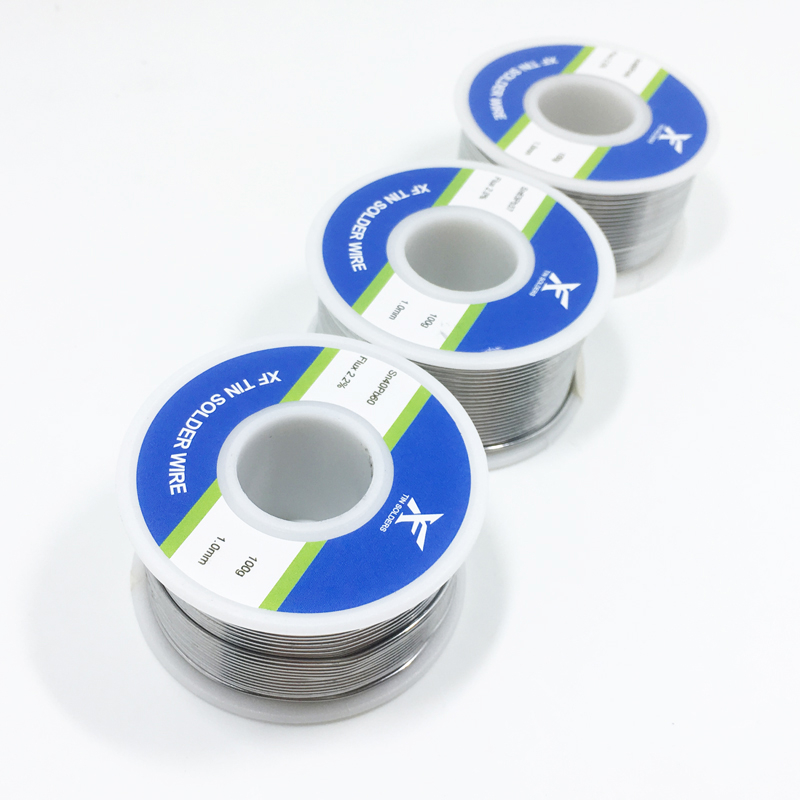

Soldadura de plomo Sn40Pb60 40/60 – Gama completa de carretes (100 g, 200 g, 250 g, 500 g) con 0,8 mm de diámetro

Descripción técnica de la soldadura de plomo Sn40Pb60 40/60

La soldadura de plomo Sn40Pb60 es una aleación de tipo eutéctico que se ha utilizado durante décadas en la electrónica comercial y de aficionados. Si bien no es un verdadero eutéctico (63/37), la composición de Lead Solder 40 60 ofrece varias ventajas distintas:

• Rango de fusión: 183°C líquido / 238°C sólido – la amplia zona de plástico permite reposicionar los componentes.

• Rendimiento humectante: Excelente en superficies de cobre, estaño y níquel.

• Resistencia de la unión: Alta resistencia a la tracción (aprox. 45 MPa) y buena resistencia a la fluencia.

• Núcleo fundente: fundente de resina a base de colofonia (grado R o RMA): no corrosivo y eléctricamente seguro.

Esta soldadura de plomo para electrónica está formulada específicamente para reducir la formación de escoria y salpicaduras. La soldadura de plomo de 0,8 mm de diámetro es el tamaño más versátil para componentes con orificios pasantes, pines IC grandes y conectores de paso fino.

Variantes de peso disponibles: soldadura con plomo 100 g, 200 g, 250 g, 500 g

Entendemos que diferentes proyectos exigen diferentes cantidades de soldadura. Es por eso que esta soldadura de plomo Sn40Pb60 se ofrece en cuatro pesos de carrete populares:

Soldadura de plomo de 100 g: ideal para creación de prototipos y reparaciones de campo

El carrete Lead Solder de 100 g tiene el tamaño básico perfecto para ingenieros, educadores y técnicos móviles. Su carrete liviano cabe fácilmente en un juego de herramientas portátil. Con 100 g de Lead Solder 40 60 , puede soldar aproximadamente entre 3000 y 4000 uniones de orificio pasante en promedio (dependiendo del tamaño de la almohadilla). Este tamaño también es ideal para estaciones de retrabajo y ensamblaje de PCB de lotes pequeños.

Soldadura de plomo de 200 g: la mejor para tiradas de producción pequeñas

Para uso habitual en talleres y fabricación a pequeña escala, el carrete Lead Solder de 200 g ofrece un tiempo de funcionamiento prolongado sin ser demasiado pesado. Muchas empresas de ensamblaje de PCB eligen Lead Solder 200g como su consumible estándar para soldadura manual porque equilibra el costo y la usabilidad. Con 200 g, reduce el tiempo de inactividad por cambio de carrete y al mismo tiempo mantiene un excelente control de alimentación.

Soldadura de plomo 250 g: económica con tamaño de carrete manejable

La opción Soldadura con plomo de 250 g es ideal para centros de reparación de productos electrónicos y laboratorios educativos de volumen medio. Proporciona un 25% más de material que la versión de 200 g con un aumento de precio sólo marginal. Si su equipo realiza soldadura de plomo para PCB a diario, el carrete de 250 g reduce el desperdicio de embalaje y el costo por gramo. Todavía se adapta a los portacarretes de soldadura estándar.

Soldadura de plomo 500 g: opción de producción de alto volumen

Cuando el rendimiento importa, elija el carrete de soldadura de plomo de 500 g . Diseñado para líneas de montaje de alta mezcla y estaciones de soldadura de alta resistencia, 500 g de soldadura de plomo Sn40Pb60 admiten un funcionamiento continuo durante días. Este tamaño es también el más económico por gramo. Muchos fabricantes subcontratados prefieren Lead Solder 500 g para operaciones de retoque de soldadura por ola y soldadura selectiva.

Por qué es importante el diámetro: las ventajas de la soldadura con plomo de 0,8 mm

Un diámetro preciso garantiza una alimentación de alambre y una transferencia de calor constantes. Nuestra soldadura de plomo de 0,8 mm es el estándar de la industria para el ensamblaje de PCB de electrónica general. He aquí por qué:

• Componentes de orificio pasante: perfectos para resistencias, condensadores, conectores y relés con diámetros de cable de 0,5 mm a 1,0 mm.

• Almohadillas grandes: sección transversal suficiente para suministrar suficiente flujo y volumen de soldadura sin inundar la unión.

• Circuitos integrados de paso fino (limitados): si bien 0,8 mm no es para SMT ultrafino (0,3 mm a 0,5 mm es mejor), funciona bien para SOIC, PLCC y paquetes SOT más grandes.

• Gestión del calor: Más grueso que 0,5 mm, lo que reduce la velocidad de alimentación del alambre y la fatiga del operador.

Cuando utiliza soldadura de plomo de 0,8 mm con una plancha de calidad con temperatura controlada (320 °C–360 °C), logra filetes cóncavos y brillantes en 1 a 2 segundos por unión. La soldadura de plomo para electrónica con un diámetro de 0,8 mm también minimiza las salpicaduras porque el núcleo de fundente está bien proporcionado.

Núcleo fundente de resina: el secreto para una soldadura de plomo confiable para PCB

Muchas soldaduras de baja calidad utilizan fundentes ácidos o solubles en agua que dejan residuos conductores. Nuestra soldadura de plomo Sn40Pb60 incorpora un núcleo fundente de resina premium (basado en colofonia, no activado por haluro). Esto aporta beneficios únicos a la soldadura con plomo para aplicaciones de PCB:

1. Eliminación inmediata de óxido: la resina se activa a la temperatura de soldadura (180°C–200°C), limpiando las almohadillas de cobre y los cables de los componentes.

2. No se requiere limpieza posterior a la soldadura para la mayoría de las aplicaciones: los residuos no son corrosivos y tienen alta impedancia, lo que los hace seguros para circuitos digitales y analógicos.

3. Excelente humectación: el fundente reduce la tensión superficial de la soldadura de plomo 40 60 fundida , lo que le permite fluir hacia los orificios pasantes chapados.

4. Larga vida útil: el fundente de resina no se seca rápidamente si se almacena adecuadamente (consulte la sección de almacenamiento a continuación).

Para aplicaciones de alta confiabilidad (aeroespaciales, médicas), los residuos se pueden eliminar con alcohol isopropílico. Pero para la electrónica de consumo estándar, esta soldadura de plomo para electrónica es compatible con 'no-clean'.

Comparación de soldadura con plomo Sn40Pb60, 63/37 y sin plomo

Los ingenieros suelen preguntar: ¿por qué elegir Lead Solder 40 60 en lugar de otras aleaciones? Comparemos:

Se prefiere la soldadura con plomo para PCB con Sn40Pb60 para el retrabajo manual porque la amplia gama de plásticos le permite 'limpiar' o 'arrastrar' la soldadura a través de múltiples pines, una técnica imposible con eutéctico o sin plomo. Para la soldadura por ola de producción en masa, Lead Solder 40 60 también produce menos puentes.

Guía de aplicación: uso de soldadura con plomo de 0,8 mm en ensamblajes electrónicos

Para obtener los mejores resultados de su carrete Soldadura con Plomo Sn40Pb60 40/60, siga estos pasos:

Paso 1: preparar la PCB y los componentes

• Asegúrese de que la PCB esté limpia: sin aceite, grasa ni almohadillas oxidadas.

• Para placas viejas, pre-estañado las almohadillas con soldadura de plomo en carretes de 100 o 200 g .

Paso 2: establezca la temperatura de la plancha

• Para soldadura con plomo de 0,8 mm : utilice entre 330 °C y 350 °C (626 °F y 662 °F).

• Las temperaturas más altas (más de 370°C) pueden quemar el fundente de resina y provocar residuos negros.

Paso 3: alimente la soldadura correctamente

• Toque la soldadura de plomo para electrónica con la unión de la punta de hierro y el cable del componente.

• El fundente de resina se derretirá primero y luego la aleación Lead Solder 40 60 .

• Alimente solo lo suficiente para formar un filete cóncavo: alrededor de 2 a 3 mm de soldadura de plomo de 0,8 mm por unión.

Paso 4 – Inspección

• Buena junta: Brillante, lisa, con ángulo de humectación <30°.

• Junta fría (opaca, granulada): recalentar sin agregar más soldadura de plomo de 200 g u otro carrete; simplemente refluya.

Almacenamiento y vida útil de la soldadura de plomo Sn40Pb60

Incluso la mejor soldadura de plomo para PCB puede degradarse si se almacena incorrectamente. Siga estas pautas:

• Humedad: Mantenga los carretes en un ambiente seco (humedad relativa <60%). El fundente de resina absorbe la humedad y provoca salpicaduras.

• Temperatura: 15°C–30°C. Evite la luz solar directa o las superficies calientes.

• Embalaje original: Si compra Soldadura con plomo 500 g para un inventario a largo plazo, vuelva a sellar el carrete en una bolsa de plástico con desecante.

• Vida útil: más de 3 años si se almacena correctamente. Después de eso, la aleación Lead Solder 40 60 permanece perfecta, pero el fundente puede volverse quebradizo.

Fabricamos todos los carretes ( soldadura de plomo 100 g, , 200 g , , 250 g , , 500 g ) con bolsas interiores selladas al vacío para garantizar la frescura.

Información de seguridad y cumplimiento

La soldadura con plomo Sn40Pb60 contiene plomo, que está clasificado como sustancia peligrosa. Sin embargo, para el ensamblaje de productos electrónicos profesionales dentro de las categorías exentas de RoHS (controles industriales, equipos médicos, aeroespaciales, militares y cierta infraestructura de telecomunicaciones), la soldadura con plomo para productos electrónicos sigue siendo completamente legal y, a menudo, obligatoria para garantizar la confiabilidad.

Precauciones de seguridad:

• Lávese las manos después de la manipulación.

• Utilice extracción de humos o trabaje en un área ventilada; los vapores del fundente de resina son irritantes respiratorios.

• No coma ni beba cerca de la estación de soldadura.

• Deseche la escoria y los extremos de los carretes de acuerdo con las normas locales sobre residuos peligrosos.

Ni la soldadura de plomo de 0,8 mm ni el núcleo fundente contienen CFC, halógenos ni cloruros.

Solución de problemas comunes con soldadura de plomo para electrónica

Incluso con de alta calidad soldadura de plomo 40 60 , ocasionalmente puede encontrar problemas. He aquí cómo resolverlos:

Debido a que nuestra soldadura de plomo para PCB utiliza un fundente de resina de alta pureza, la mayoría de los problemas se eliminan si sigue las pautas de temperatura.

¿Por qué comprar nuestros carretes de soldadura con plomo Sn40Pb60 40/60?

• Diámetro de precisión: la tolerancia de soldadura de plomo de 0,8 mm ± 0,05 mm garantiza una alimentación constante.

• Cuatro opciones de peso: desde soldadura con plomo de 100 g a 500 g , nos ajustamos a su presupuesto y uso.

• Alto contenido de resina: 2,2 % de núcleo fundente en peso (más que el 1,8 % típico) para una mejor humectación en almohadillas oxidadas.

• Bobinado limpio: sin enredos ni capas superpuestas en ningún carrete, ya sea que elija Soldadura con plomo de 200 g o Soldadura con plomo de 500 g.

• Envío rápido: Entrega mundial desde almacenes regionales.

Ficha Técnica (Resumen)

Información para realizar pedidos: elija su carrete de soldadura con plomo de 100 g, 200 g, 250 g o 500 g

Seleccione el tamaño de carrete exacto para sus necesidades de producción o reparación:

• Soldadura de plomo 100 g – SKU: LS-4060-100-08 – Lo mejor para prueba y servicio de campo

• Soldadura de plomo 200 g – SKU: LS-4060-200-08 – Más popular para talleres pequeños

• Soldadura de plomo 250 g – SKU: LS-4060-250-08 – Mejor valor por carrete

• Soldadura de plomo 500 g – SKU: LS-4060-500-08 – Opción de producción de alto volumen

Todos vienen con soldadura de plomo de 0,8 mm de diámetro y una aleación idéntica de soldadura de plomo Sn40Pb60 .

Preguntas frecuentes (preguntas frecuentes)

P1: ¿Puedo utilizar esta soldadura de plomo para electrónica en productos que cumplen con RoHS?
R: Sólo si su producto está exento (por ejemplo, industrial, médico, militar). Para bienes de consumo que requieran RoHS, utilice productos sin plomo. Pero para de confiabilidad crítica la soldadura de plomo para PCB , esta aleación 40/60 es superior.

P2: ¿El fundente de resina no está limpio?
R: Sí, para la mayoría de las aplicaciones. Sin embargo, si necesita una resistencia de aislamiento superficial ultra alta (>10⊃1;⊃2; Ω), límpiela con IPA después de soldar.

P3: ¿Qué tamaño de punta de hierro funciona mejor con soldadura de plomo de 0,8 mm?
R: Utilice un cincel o una punta cónica de 1,5 a 2,4 mm. Evite las puntas de las agujas: se enfrían demasiado rápido.

P4: ¿Puedo mezclar 250 g de soldadura de plomo de un lote con 500 g de soldadura de plomo de otro?
R: Absolutamente. Todos los carretes de soldadura de plomo Sn40Pb60 se producen según ISO 9001:2025 con números de lote rastreables.

P5: ¿El carrete de soldadura con plomo de 200 g se ajusta a los soportes estándar?
R: Sí. El diámetro del cubo del carrete es de 50 mm (2 pulgadas), compatible con la mayoría de los soportes Weller, Hakko y genéricos.

Conclusión: la soldadura de plomo definitiva para el ensamblaje de PCB

Ya sea que esté soldando a mano 10 placas o 10 000, la soldadura de plomo Sn40Pb60 40/60 en carretes de 100 g, 200 g, 250 g, 500 g y un diámetro de 0,8 mm para ensamblaje de PCB electrónicos ofrece resultados de nivel profesional. El amplio rango de fusión, el núcleo fundente de resina activa y la elección de pesos hacen de esta soldadura de plomo para electrónica una solución versátil y económica.

Solicite hoy su carrete de soldadura de plomo de 100 g, , 200 g , , 250 g o 500 g y experimente la consistencia de una verdadera soldadura de plomo 40/60 con un diámetro de soldadura de plomo de 0,8 mm diseñado para la productividad. Para cotizaciones al por mayor u hojas de datos técnicos, comuníquese con nuestro equipo de ventas.
